Application

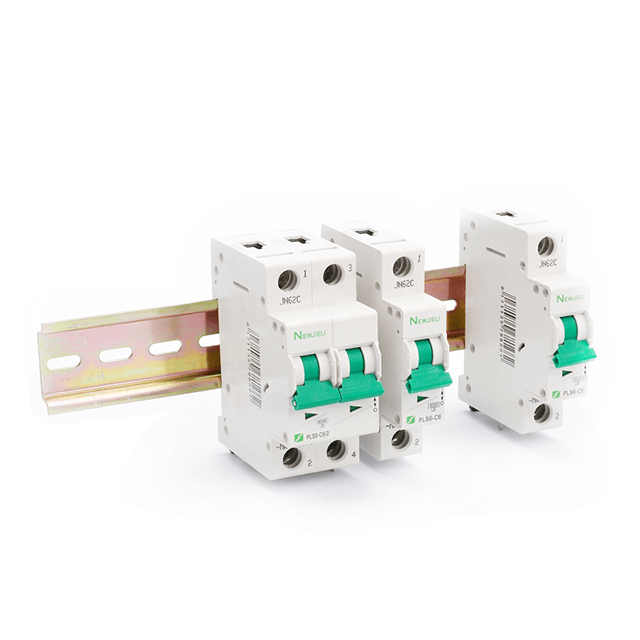

Le disjoncteur présente les avantages d'économie d'énergie, de sécurité, d'efficacité, de compacité, d'apparence à la mode et d'une superbe correspondance des couleurs.La capacité de coupure maximale est jusqu'à 10 KA, ce disjoncteur offre une protection contre les surcharges et les courts-circuits pour l'équipement et le circuit.Le disjoncteur s'applique aux entreprises industrielles, au commerce, aux immeubles de grande hauteur et aux maisons civiles.Il est conforme aux normes IEC60898.
Produit Principal Technique
Courant nominal In | 1A-63A |
Numéro de pôle | 1P, 2P, 3P, 4P |
Tension nominale Ue | CA 230/400V |
Fréquence nominale | 50/60Hz |
Pouvoir de coupure nominal | 10 KA |
Pouvoir de coupure courant | 10KA |
Tension nominale de tenue aux chocs | 4KV |
Puissance dissipée par pôle | 1A-10A : 2W |
16A-32A : 3,5 W | |
40A-63A : 5W | |
Caractéristique de déclenchement | B.C.ré |
Durée de vie mécanique | 20000 fois |
Durée de vie électrique | 10000 fois |
Niveau de protection | IP20 |
Température de référence | 30℃ |
Température ambiante | -5℃ à +40℃ |
Température de stockage | -35℃ à +70℃ |
Résistance à la chaleur humide | 2 types (température 55℃, humidité relative 95%) |
Type d'installation | Structure modulaire, Monté sur rail |
Capacité de câblage des bornes | 25mm² |
Type de connexion des bornes | Câble/jeu de barres de type Pin/jeu de barres de type U |
Couple de serrage | 2.0N*m 22In-Ibs |
Montage | 35㎜ |
Lien | De haut en bas |
Dimension globale et d'installation (mm)
